В секторах прецизионного производства, таких как сепараторы литий-ионных аккумуляторов и высококачественные оптические пленки, точность размеровсердечниковые трубы из АБС-пластиканапрямую определяет производительность производственной линии и коэффициент использования оборудования.
Каждый аспект стержневой трубы из АБС-пластика — от внутреннего диаметра и толщины стенки до длины и прямолинейности — должен подвергаться строгим испытаниям. Сегодня JSHKCORES приглашает вас в лабораторию контроля качества, чтобы увидеть, как высокоточная стержневая трубка из АБС-пластика «измеряется» в соответствии со спецификациями.

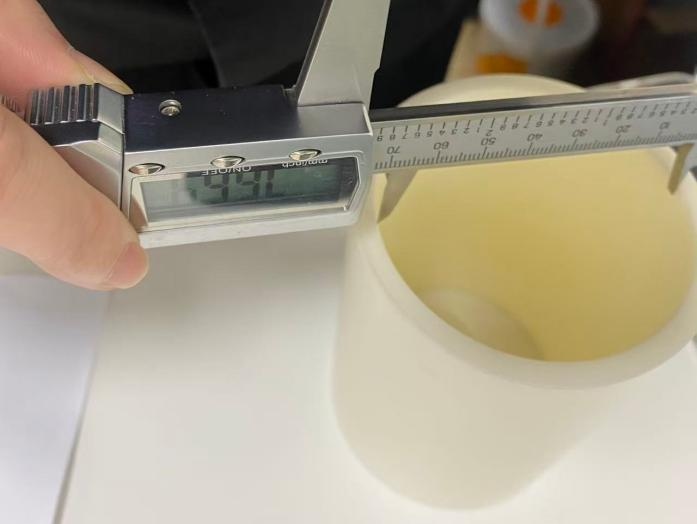

Измерение внутреннего диаметра стержневых трубок из ABS: точная установка на расширяемые воздухом оправки
Внутренний диаметр является ключевым размером для подгонки центральной трубы из ABS к расширяемой воздухом оправке оборудования. При измерении обычно используется внутренний микрометр или высокоточный штангенциркуль. Операторы должны вставить измерительные губки в трубу и выбрать несколько поперечных сечений в отверстии трубы и посередине тела трубы. На каждом сечении необходимо провести измерения не менее двух раз во взаимно перпендикулярных направлениях и вычислить среднее арифметическое. Для специальных сердечников диафрагменных трубок, требующих чрезвычайно высокой точности, также используются гладкие ограничительные калибры (проходные и непроходные) для быстрого контроля, чтобы гарантировать, что допуск на внутренний диаметр строго контролируется в пределах стандартного диапазона, тем самым предотвращая ослабление или заклинивание при установке трубки на станок.

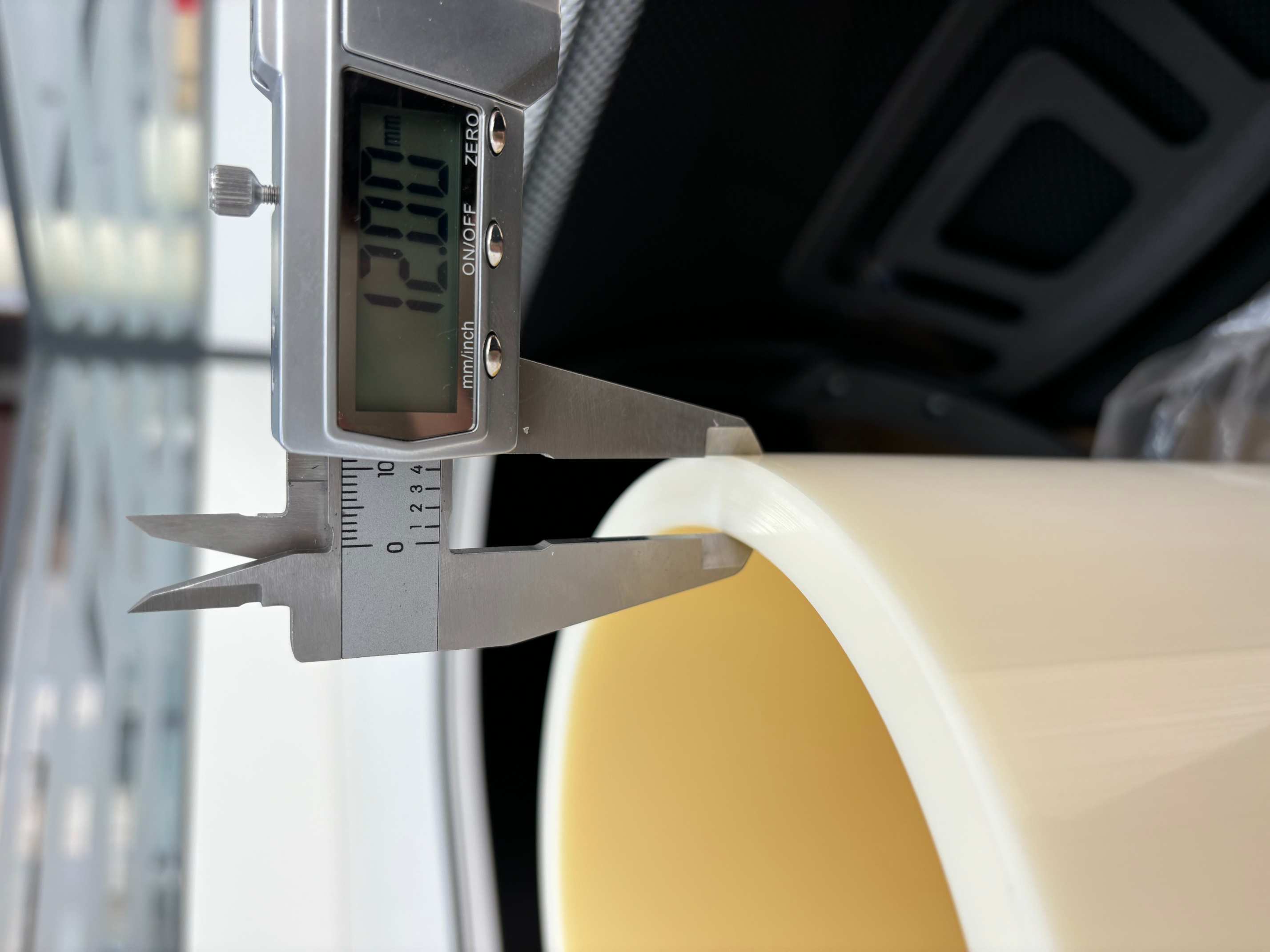

Измерение толщины стенок стержневых труб из АБС-пластика: равномерно прилагайте усилие; сделать несколько измерений
Равномерность толщины стенки напрямую влияет на баланс напряжений спиральной трубы при работе на высоких скоростях. Измерения проводятся путем закрепления микрометра непосредственно на поперечном сечении стенки трубы. Не менее шести-восьми точек измерения необходимо выбрать равномерно по окружности трубы, избегая линии формы. Регистрируют максимальное и минимальное значения и рассчитывают среднее значение, чтобы обеспечить соблюдение отклонений толщины стенки в пределах ±0,2 мм.
Измерение длины спиральной трубы из ABS: обеспечение идеального выравнивания с точностью до миллиметра
Измерение длины может показаться простым, но оно не оставляет места небрежности. Разместите спиральную трубу из АБС-пластика естественно и прямо на ровной поверхности и с помощью калиброванной стальной рулетки измерьте расстояние между крайними концами вдоль оси трубы. При измерении следите за тем, чтобы линия взгляда была перпендикулярна шкале с точностью до миллиметра. Не растягивайте и не сжимайте трубу искусственно, чтобы обеспечить идеальное совмещение каждой центральной трубы с оборудованием производственной линии. Обычно допуск на длину шестидюймовой стержневой трубки из ABS находится в пределах ±0,2 мм.
Измерение прямолинейности и округлости стержневых трубок из АБС-пластика.
В условиях высокоскоростной намотки, составляющей несколько сотен метров в минуту, прямолинейность и округлость (эллиптичность) трубок с сердечником из ABS являются ключевыми показателями предотвращения сморщивания и поломки мембраны. Чтобы измерить прямолинейность, поместите стержневую трубку на V-образный блок и перемещайте циферблатный индикатор в осевом направлении трубки, чтобы определить разницу между максимальным и минимальным показаниями; Для измерения круглости несколько точек измерения равномерно распределяются по окружности одного и того же поперечного сечения и рассчитывается разница между максимальным и минимальным наружным диаметром. Ведущие компании отрасли установили стандарты, которые строго контролируют внешнюю круговую эллиптичность 6-дюймовых трубок с точностью до 0,3 мм, а прямолинейность достигает 0,15 мм/м, тем самым подавляя радиальное биение и осевое смещение в источнике.
Стоит отметить, что на размеры АБС, как термопластика, влияет температура окружающей среды. Поэтому перед проведением каких-либо прецизионных измерений образцы должны пройти тщательную кондиционирование в стандартных лабораторных условиях (температура 23 °C ± 2 °C, относительная влажность 50 % ± 10 %), чтобы исключить ошибки, вызванные тепловым расширением и сжатием, тем самым обеспечивая точность и надежность данных испытаний.
От поступления сырья до отгрузки готовой продукции, каждыйОсновная трубка из АБС-пластикапроходит серию строгих размерных «проверок» в JSHKCORES. Именно эта непоколебимая приверженность микронным допускам со стороныЦзянсу Хункай Пластиковые Технологии Лтд.это обеспечивает наиболее надежную гарантию для высокоскоростных производственных линий последующих заказчиков.
