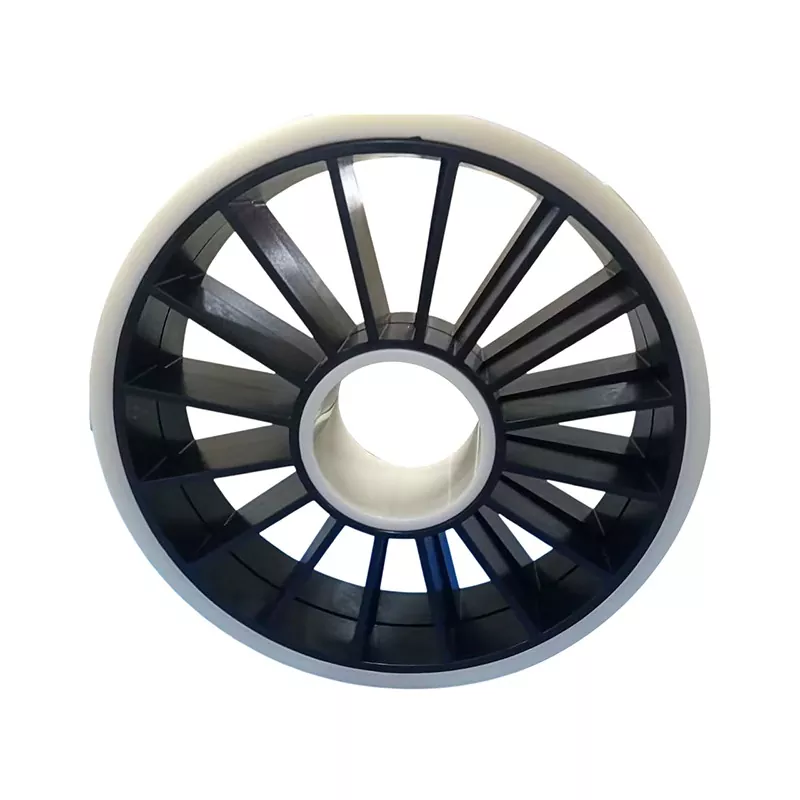

Внутр. диаметр 3 дюйма, наружный диаметр 10 дюймов, двухслойная катушка из АБС-пластика

Катушка Hongkai Plastic с внутренним диаметром 3 дюйма, внешним диаметром 10 дюймов, сертифицированная по экологическим стандартам SGS и RoHS, повышает стабильность внутреннего сопротивления аккумулятора и продлевает срок его службы. Он уже находится в массовом производстве силовых батарей и накопителей энергии, став надежным выбором для 10 крупнейших мировых производителей аккумуляторов.

Катушка с сердечником из АБС-пластика внутри-три-вне-десять имеет оригинально спроектированную конструкцию, точно соответствующую внутреннему диаметру 3 дюйма (около 76,2 мм) и внешнему диаметру 10 дюймов (около 254 мм). Внутренний диаметр служит опорной конструкцией обмотки, допуск на размеры строго контролируется в пределах ±0,05 мм. Такая точность обеспечивает равномерное натяжение во время намотки сепаратора силовой литиевой батареи, эффективно предотвращая образование складок и трещин. Увеличенный внешний диаметр значительно повышает грузоподъемность, особенно в системах хранения энергии, где каждый дюйм увеличения внешнего диаметра увеличивает длину одновалкового сепаратора примерно на 15%. Толщина стенок также была оптимизирована до 5–7 мм, что на 1 мм меньше, чем у традиционных конструкций.

Анализ методом конечных элементов подтверждает, что в условиях сверхвысокой скорости намотки 2,5 м/с динамическая деформация остается ниже 0,03 мм (на 40 % меньше по сравнению со стандартными конструкциями), что позволяет эффективно поддерживать постоянное внутреннее сопротивление батареи. Кроме того, с учетом характеристик усадки АБС-материала предварительная компенсация размеров формы была оптимизирована до 0,6%, что на 0,1% больше обычных значений. Эта регулировка эффективно противодействует усадочному напряжению материала, обеспечивая точность размеров изделия.

Что касается свойств материала и процесса изготовления, то в валу обмотки из АБС-пластика «внутренний-три-внешний-10» используется подложка из АБС-пластика, армированная на 15 % стекловолокном. Этот материал демонстрирует широкую термостойкость от -40°C до 120°C, идеально подходя к процессам высокотемпературного отверждения полимерных батарей, например, при температуре 90°C при операциях горячего прессования.

Кроме того, его сверхнизкая степень усадки 0,25% обеспечивает стабильность размеров в течение 10 лет, что удваивает срок службы по сравнению со стандартным ABS. При обработке поверхности шероховатость поверхности стержня вала оптимизирована до Ra ≤ 0,3 мкм, что на 60 % превышает отраслевые стандарты. Это усовершенствование значительно снижает коэффициент трения сепаратора ниже 0,1 и снижает выработку статического электричества на 50%, предотвращая прилипание примесей и появление царапин на поверхности источника.

В модифицированной рецептуре добавление 0,5% наноразмерного светостабилизатора на основе затрудненных аминов (HALS) обеспечивает цветовую разницу ΔE<1,5 после 500 часов испытаний на ускоренное УФ-излучение, повышая устойчивость к пожелтению на 40% по сравнению с обычными составами. Внедрение синергетической технологии огнестойкости брома и сурьмы (смесь декаметрибромдифенилэтан + триоксид сурьмы) позволило достичь стандартов огнестойкости UL94 V-0, при этом температура воспламенения раскаленной проволоки повышена до 850°C, что соответствует требованиям безопасности для аккумуляторных блоков транспортных средств на новых источниках энергии. Добавление 5% нано-ПТФЭ позволяет материалу сохранять прочность на 95% после 72 часов погружения в электролит при температуре 60°C, что представляет собой улучшение на 25% по сравнению со стандартными составами.

В производстве двухслойной катушки из АБС-пластика с внутренним диаметром 3 дюйма и внешним диаметром 10 дюймов используется пятизонная интеллектуальная система контроля температуры для экструзионного формования. Температуры в секциях подачи, пластификации, гомогенизации, дозирования и фильеры точно регулируются и составляют 145-160°С, 160-175°С, 170-185°С, 175-180°С и 180-185°С соответственно. В сочетании с барьерным шнеком с высокой степенью сжатия 3,5:1 и двойной системой вакуумной дегазации этот процесс контролирует содержание влаги в материале ниже 0,02% и снижает количество дефектов пузырьков до уровня 0,1 ppm.

При формовании пресс-формы спиральная конструкция направляющего челнока и система градиентного нагрева 180-195°C в сочетании с охлаждением водяной баней с постоянной температурой 25°C обеспечивают ориентированное выравнивание молекулярных цепей, повышая ударопрочность продукта; Для контроля качества онлайн-лазерная система измерения диаметра (точность ±0,01 мм) и анализатор динамических напряжений (деформация за 10 с <0,08 мм при нагрузке 50 Н) обеспечивают 100% контрольный охват, гарантируя значение CPK ≥1,67. В производительности применения стержень из ABS-пластика с 3 внутренними и 10 внешними превосходит других: его 3-дюймовый высокоточный внутренний диаметр снижает колебания сопротивления батареи в квадратном алюминиевом корпусе с точностью до ± 12 %, при этом каждое улучшение точности на 0,05 мм повышает стабильность на 2,5 %. Ультрагладкая обработка поверхности повышает сохранение емкости до 92% после 1000 циклов, что на 6% больше, чем у традиционных конструкций.

В приложениях для хранения энергии модифицированный состав ABS сохраняет прочность на 95% после 72 часов погружения в электролит при температуре 60°C, что соответствует требованиям долгосрочной эксплуатации. Одновременно с этим технология микроячеистого вспенивания снижает плотность до 0,75 г/см³, обеспечивая снижение веса на 28% по сравнению с твердыми конструкциями. При сохранении прочности на изгиб ≥120 МПа это нововведение снижает затраты на транспортировку единицы продукции на 18%.
